4. Construcción y pruebas de rendimiento de antenas WiFi.

Red Microondas

Que es ?

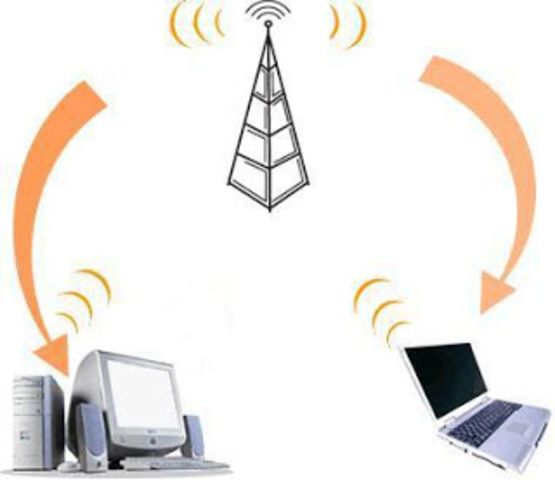

Una red por microondas (ondas electromagnéticas definidas en un rango de frecuencias determinado) es un tipo de red inalámbrica que utiliza microondas que especifica normas de WLAN como medio de transmisión.El más normal es el 802.11b como capa física y enlace de datos y transmite a 2.4 Ghz alcanzando velocidades de 11 Mega-bits por segundo. La otra red es en el rango de 5,4 a 5,7 Ghz para el 802.11a.

Funcionamiento:

A medida que se establecen las cadenas múltiples de relés de radio de microondas, pueden formar una red de microondas. Debido a que todos estos relés se producen dentro de "líneas de visión" sólo hay una zona muy estrecha a través de la cual pasa la onda de radio. Estas antenas tienden a estar instaladas en elevaciones altas, a fin de evitar obstáculos, porque cada antena tiene que transmitir a largas distancias con gran precisión. Esto, sin embargo, permite el uso muy económico de energía de radio y también una gama de frecuencias más estrechas, debido a la menor interferencia.

Estandar IEE 802.11

802 es un estándar establecido por la IEEE ("Institute of Electrical and electronics Engineers" o en español "Instituto de Ingenieros en Electricidad y Electrónica") WiFi en el cual según el estándar que corresponda se relaciona una velocidad de transmisión de datos.

Los los equipos WIFI se conectan a uno o varios estándares de los que se mencionan a continuación:

• 802.11a: funciona con conexiones de hasta 54Mbps, opera en la banda de 5GHz,
• 802.11b: Funciona con conexiones de hasta 11mbps, opera en la banda de 2.4GHz,
• 802.11g: funciona con conexiones de hasta 54mbps, opera en la banda de 2.4GHz,
• 802.11n: Funciona con conexiones de hasta 600mbps, opera en la banda de 2.4GHz y 5GHz,
• 802.11ac: funciona con conexiones de hasta 1300Mbps, opera en la banda de 5GHz,

Rango de frecuencias

Las principales frecuencias utilizadas en microondas se encuentran alrededor de los 12 GHz, 18 y 23 GHz, las cuales son capaces de conectar dos localidades entre 1 y 25 kilómetros de distancia una de la otra. El equipo de microondas que opera entre 2 y 6 GHz puede transmitir a distancias entre 30 y 50 kilómetros.

Variables que pueden influir en el establecimiento de un enlace de datos inalambrico

• Espacio libre
• Difracción
• Reflexión
• Refracción
• Absorción
• Desvanecimientos
• Desajustes de ángulos
• Lluvias
• Gases y vapores
• Difracción por zonas de Fresnel (atenuación por obstáculo)
• Desvanecimiento por múltiple trayectoria (formación de ductos)

Construcción antena WIFI

Materiales:

1 Cautin

Estaño

1 varilla roscada de 140 mm de longitud y 3mm de grosor

5 arandelas de 30mm de diametro

10 arandelas de 15mm

10 tuercas de 3mm

Cable de cobre

Cable USB

1 tarro de papas fritas grande

1 adaptador de wifi

2 tapas de tarros de papas fritas

Construcción:

1.- Colocar las arandelas sujetadas con las tuercas con una separación de 30mm entre cada una

2.-Retirar bordes a una de las tapas y poner ambas tapas en la varilla roscada a cada uno de sus extremos.

3.-Soldar cable de cobre a la varilla y el otro extremo a donde va la antena del adaptador WIFI

5.- Introducir Varilla con el adaptador dentro del tarro de papas y conectar adaptador con el cable USB.

6.- Sacar el otro extremo del cable USB, haciendo un agujero en el tarro de papas fritas.

7.- Conectar a un equipo y probar su funcionamiento.

    (Antena no conectada)

    (Antena conectada)
