3. Construcción y prueba de un cable serial DB9 y su conexión como terminal tty en GNU/Linux y su posterior nivel de red con PPP.

¿Que es un puerto serial y para que sirve ?

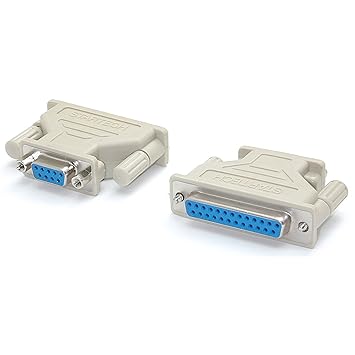

       (Puerto serial 25 pines)                  (Puerto serial 9 pines)

El puerto serial, puerto serie o puerto de comunicación COM, es una interfaz de comunicaciones entre ordenadores y periféricos el cual envía y recibe información BIT por BIT, entre los puertos seriales se puede mencionar el puerto de los antiguos modelos de teclados y módems.

Un puerto serial posee un conector estándar y trabaja con un protocolo que permite la conexión de dispositivos al computador. Se denomina “serial” porque el puerto serie “serializa” los datos. Esto quiere decir que toma un byte de datos y transmite los 8 bits del byte de uno en uno.

Los puertos seriales utilizan un chip especial denominado UART (Universal Asynchronous Reciever/Transmitter). Este chip toma la salida paralela del bus del computador y lo convierte en forma serial, lo que permite la transmisión de los datos a través del puerto.

El conector externo para un puerto serial puede ser de 9 o de 25 pines.

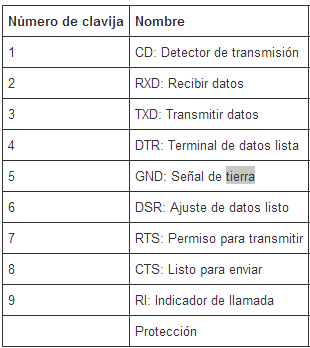

Función de cada pin

Control de flujo

Control de Flujo es una técnica para sincronizar el envío de paquetes entre dos máquinas, las que eventualmente procesarán esta información a velocidades irregulares por lo que se hace necesario un control de flujo entre los datos transmitidos. El protocolo TCP proporciona el servicio de Control de Flujo a sus aplicaciones para eliminar la posibilidad de que el emisor desborde el buffer del receptor.

*TCP:  Permite a dos anfitriones establecer una conexión e intercambiar datos. El TCP garantiza la entrega de datos, es decir, que los datos no se pierdan durante la transmisión y también garantiza que los paquetes sean entregados en el mismo orden en el cual fueron enviados.

Construcción cable db9

Materiales:

• Cable UTP
• 2 Puertos db9 (macho)
• 1 Cautin
•  Estaño

Construcción:

1.- Pelar cable UTP revelando los cables de su interior, y también pelar cables del interior.

2.- Aplicar una pequeña cantidad de estaño al los puertos del conector db9 para facilitar su posterior conexión.

3.- Ir soldando cada cable aplicando calor sobre el estaño con los cables puestos siguiendo el orden  que aparece en la imagen.

Prueba del cable

En este caso se utilizaron dos adaptadores usb para realizar la conexión de dos equipos mediante un puerto serial.

1.- Asignamos nuestro tty

1.- Instalamos Minicom "sudo apt-get install minicom"

2.- Ingresamos a la configuración de Minicom "Minicom -s"

3.- Debemos ubicar donde se encuentra conectado nuestro adaptador.

4.- Enviamos un datos a el otro equipo
